Modbus TCP直连接入

1. 功能概述​

ThingsPanel的Modbus TCP接入服务支持直接连接工业设备，自动采集数据并上报平台。主要特性：

  • 可视化配置：Web界面配置设备参数和数据地址表
  • 智能轮询：灵活的数据采集策略和周期配置
  • 设备控制：支持线圈和寄存器的写入控制
  • 连接管理：自动重连、连接池管理、状态监控

2. 快速开始​

前提：已部署ModbusTCP直连接入服务并注册到平台

2.1 准备设备信息​

配置前需要收集以下设备信息：

参数说明示例
IP地址设备IP地址192.168.1.100
端口Modbus TCP端口502
从站ID设备SlaveID1
数据地址寄存器地址范围40001-40010

2.2 创建设备模板​

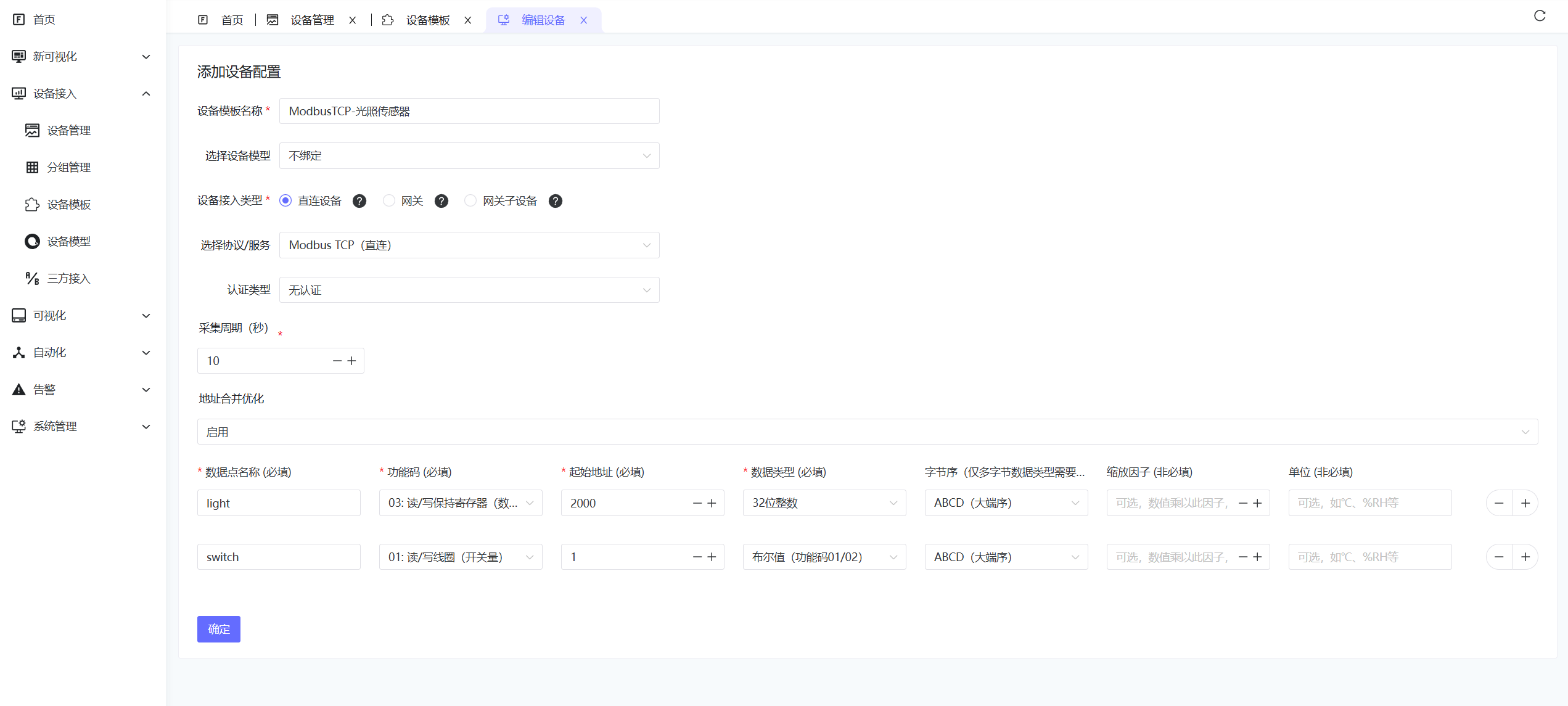

创建设备模板

  1. 进入 设备接入-设备模板
  2. 选择设备接入类型：直连设备
  3. 选择Modbus TCP（直连），认证类型选择无认证
  4. 填写采集周期、是否启用地址合并优化
  5. 配置采集参数，参数说明如下
配置项说明示例
数据点名称唯一标识temperature
功能码Modbus功能码03（读保持寄存器）
起始地址寄存器地址40001
数据类型数据解析类型Float32
字节序大小端大端
缩放系数可选，数值缩放0.1
单位可选°C

2.3 创建设备​

创建设备

  1. 进入 设备接入 -设备管理 → 添加设备
  2. 填写设备名称，选择设备类型：上一步创建的设备模板

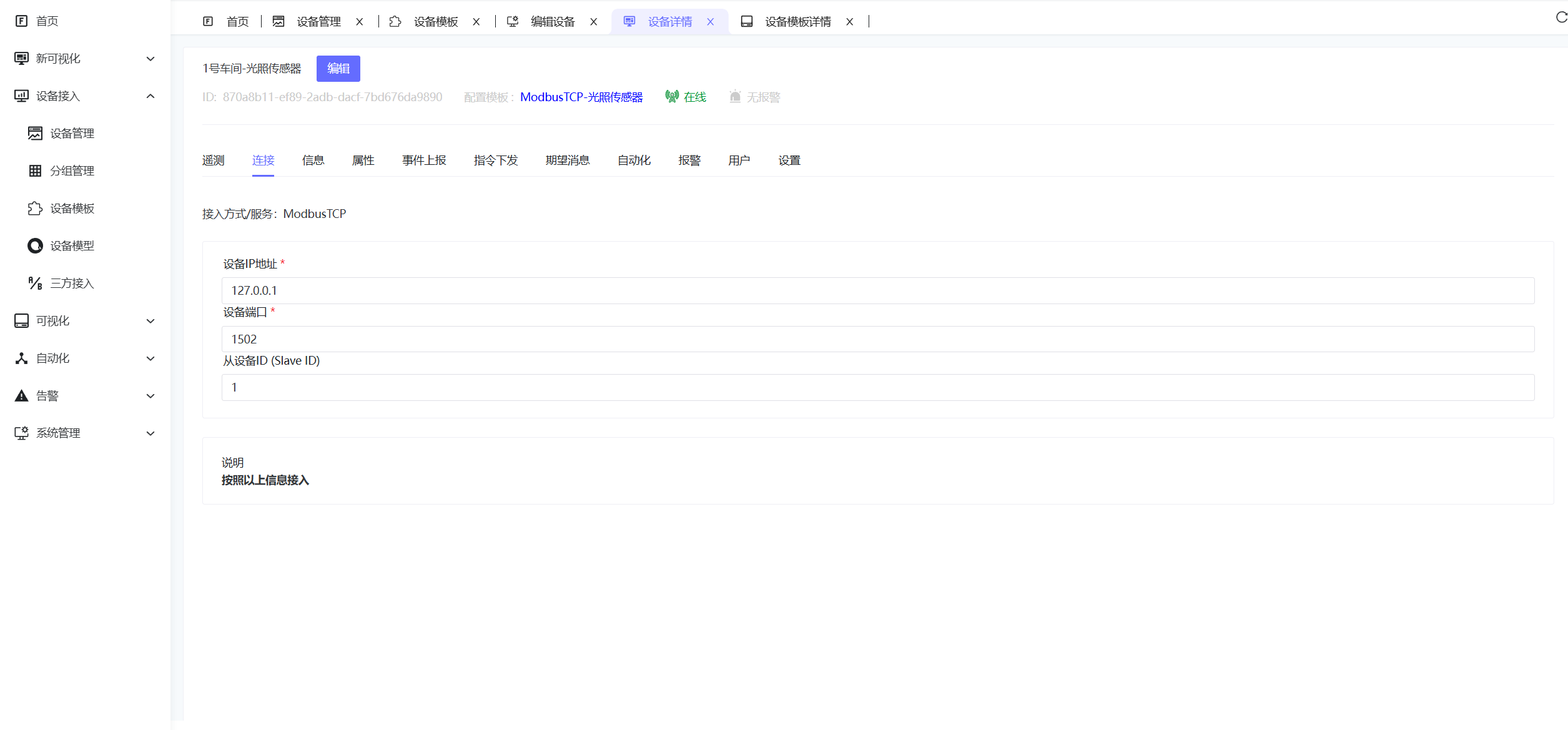

  3. 进入设备详情，选择接入页签，填写设备IP地址、设备端口、从设备ID 保存
设备IP：192.168.1.100
端口：502
从站ID：1

3. 数据地址表配置​

3.1 添加数据点​

点击 数据地址表 → 添加数据点，配置采集参数：

配置项说明示例
数据点名称唯一标识temperature
功能码Modbus功能码03（读保持寄存器）
起始地址寄存器地址40001
数据长度寄存器数量2
数据类型数据解析类型Float32
字节序大小端大端
缩放系数数值缩放0.1

3.2 支持的功能码​

功能码说明地址范围
01/05读/写线圈状态00001-09999
02读写离散输入10001-19999
03/06读/写保持寄存器40001-49999
04读输入寄存器30001-39999

3.3 数据类型​

类型占用寄存器说明
Bool1布尔值
Int16116位有符号整数
UInt16116位无符号整数
Int32232位有符号整数
UInt32232位无符号整数
Float32232位浮点数
Float64464位浮点数

4. 设备控制​

4.1 支持的控制类型​

  • 线圈控制：功能码05（单个线圈）
  • 寄存器控制：功能码06（单个寄存器）、16（多个寄存器）

4.2 控制操作​

从平台可以对设备进行实时控制，按照配置的数据点名称下发控制指令：

{
  "temperature": 15.2,
  "switch": 1,
  "speed": 1200
}

说明：

  • temperature：设置目标温度值
  • switch：控制开关状态（0=关，1=开）

5. 故障排除​

5.1 常见问题​

问题可能原因解决方案
设备无法连接网络不通、IP地址错误检查网络连接，确认设备IP
数据读取失败地址配置错误、功能码不支持检查寄存器地址和功能码
数据异常数据类型错误、字节序设置错误确认数据类型和字节序设置
控制失败设备不支持写操作、权限不足检查设备写权限和功能码支持

5.2 调试建议​

  1. 逐步配置：先配置少量数据点，确认正常后再增加
  2. 使用工具：可使用Modbus调试工具验证设备通信
  3. 查看日志：检查系统日志获取详细错误信息
  4. 网络测试：使用ping命令测试网络连通性

6. 性能优化​

6.1 地址合并优化​

启用地址合并优化可以提高采集效率：

  • 连续地址：系统会自动合并连续的寄存器地址
  • 减少请求：减少Modbus请求次数，提高响应速度
  • 建议：将相关数据点配置在连续的地址范围内

6.2 采集周期设置​

根据实际需求设置合适的采集周期：

  • 高频数据：重要参数可设置较短周期（1-5秒）
  • 普通数据：一般参数设置中等周期（10-30秒）
  • 状态数据：变化较少的参数可设置较长周期（60秒以上）

参考实例​

ThingsPanel物联网平台直连ModbusTCP设备【视频】
